1 適用范圍

CQB30aL-40剩余電流動作斷路器(以下簡稱斷路器)主要用于交流50Hz，額定工作電壓230V，額定電流至40A及以下的線路中，額定運行短路分斷能力不超過3000A的配電線路中，作為過載、短路和漏電保護用，亦可作為線路不頻繁通斷操作轉換之用。其主要功能是對有危險的人身觸電提供間接保護。當漏電動作電流I△n≤0.03A時，本漏電斷路器在其它保護措施失效時，也可以作為直接接觸的補充保護，但不能作為唯一的直接接觸保護。并可防止由于接地故障電流引起的電氣火災。本產品不能對兩極同時接觸被保護導線引起的觸電危險提供保護。

產品符合GB/T16917.1和IEC61009-1標準。

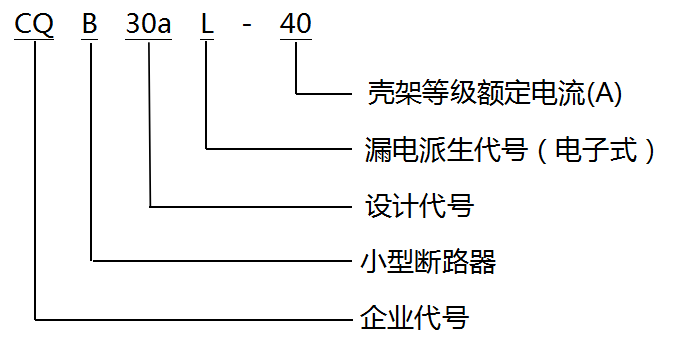

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB30aL-40；

b)斷路器的極線數，如1P+N；

c)斷路器的額定電流，如16A、20A、25A；

d)額定剩余動作電流，如30mA；

e)訂貨數量，如100臺

如訂購CQB30aL-40 1P+N C16 30mA 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V~
額定電流(A)	6A、10A、16A、20A、25A、32A、40A
額定剩余動作電流lrn (mA)	30mA
額定剩余不動作電流lrno(mA)	15mA
極數	1P+N
額定短路分斷能力lcu(A)	3000A
額定剩余接通和分斷能力lr m(A)	2000A
剩余電流動作分斷時間	≤0.1s
過電流保護特性	見表2
機械電氣壽命(次)	機械壽命：4000 ；電氣壽命：2000
連接導線(mm2)	見表3
污染等級	2
防護等級	IP20
安裝類別	Ⅲ

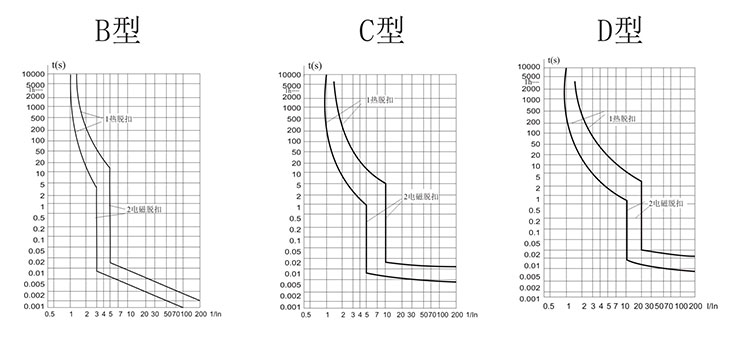

表2 過電流保護特性

脫扣類型	試驗電流	起始狀態	約定時間	預期結果		備注
B，C，D	1.13In	冷態	t≤1h		不脫扣
B，C，D	1.45In	緊接著試驗	t＜1h		脫扣		電流在5秒內穩定地增加
B，C，D	2.55In	冷態	1s＜t＜60s(≤32A) 1s＜t＜120s(＞32A)		脫扣
B C D	3In 5In 10In	冷態	t≤0.1s		不脫扣		通過閉合輔助開關接通電流
B C D	5In 10In 20In	冷態	t＜0.1s		脫扣		通過閉合輔助開關接通電流

5 正常工作條件和安裝條件
5.1 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
5.2 海拔高度
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。
5.4 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。

6 導線要求及銅導線截面積
