1 適用范圍

CQB47B-100塑料外殼式斷路器(以下簡稱斷路器)，主要用于交流50Hz、額定工作電壓230V/400V、額定電流至100A及以下、額定極限短路分斷能力不超過10000A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。本斷路器主要用于工業、商業、高層建筑和民用住宅等各種場所。

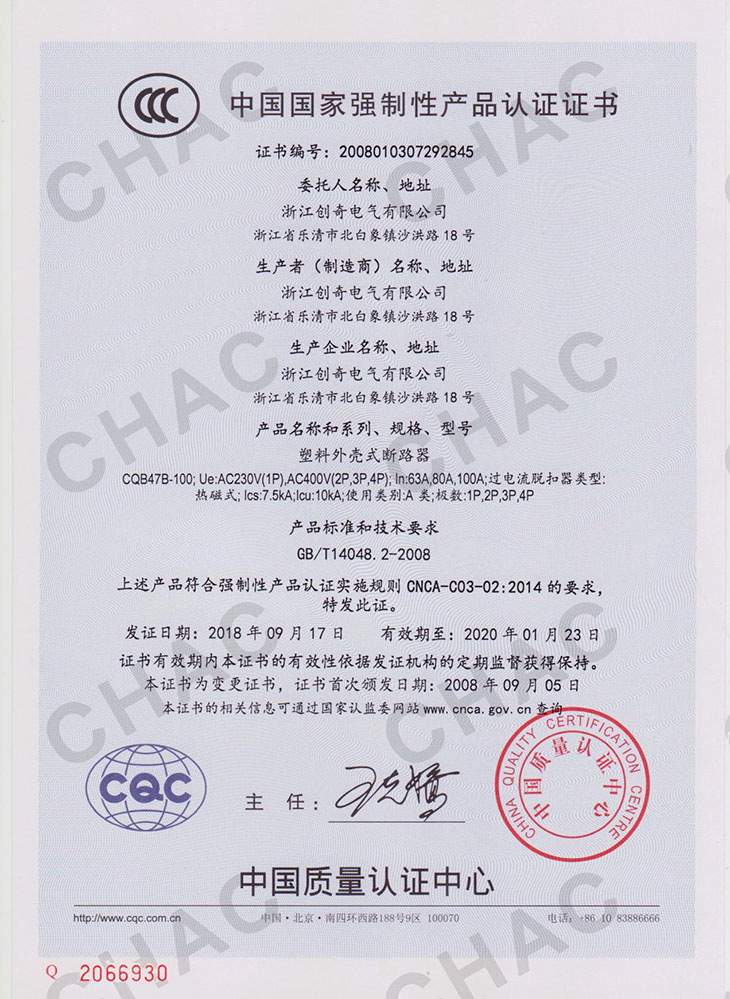

符合標準：GB/T14048.2、IEC60947-2

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB47B-100；

b)斷路器的極數，如1P、2P、3P、4P；

c)斷路器的額定電流，如63A、80A、100A；

d)訂貨數量，如100臺

如訂購CQB47B-100 2P 63A 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V(1P)、400V(2~4P)
額定電流(A)	63A、80A、100A
極數	1P、2P、3P、4P
額定短路分斷能力lcn(A)	Icu=10000A、Ics=7500A
額定沖擊耐受電壓Uimp(V)	8000V
過電流保護特性	見表2
電氣壽命(次)	機械8500次，電氣1500次（操作頻次：120次/小時）
污染等級	2級
防護等級	IP20
安裝類別	Ⅱ類或Ⅲ類

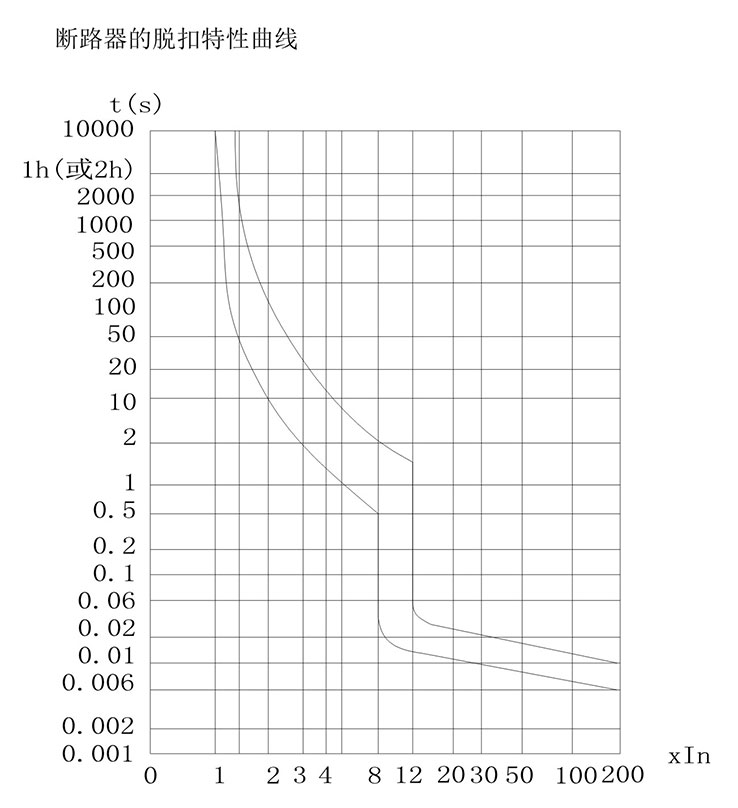

表2 過電流保護特性

試驗	試驗電流	起始狀態	脫扣或不脫扣時間	預期結果	備注
a	1.05In	冷態	t≤1h(（對In≤63A） t≤2h(（對In≥63A）	不脫扣
a	1.05In	冷態	t≤1h(（對In≤63A） t≤2h(（對In≥63A）	不脫扣
b	1.3In	緊接著試驗a	t＜1h(（對In≤63A） t＜2h(（對In≥63A）	脫扣	電流在5s內升至規定值
c	2In	冷態	0＜t＜300s	脫扣
d	8In	冷態	t≤0.2s	不脫扣	通過輔助開關閉合接通電流
e	12In	冷態	t＜0.2s	脫扣	通過輔助開關閉合接通電流

備注：“冷態”指在基準校準溫度下，試驗前不帶負載。

5 安裝條件
5.1 周圍空氣溫度
周圍空氣溫度不低于-5℃，不高于+40℃，24h內平均值不超過+35℃。
5.2 海拔高度
安裝地點海拔不超過2000米。
5.3 大氣條件
大氣相對濕度在最高溫度40℃時不超過50%，在較低溫度時可以有較高的濕度，在最濕月平均溫度不超過25℃時，月平均相對濕度不超過90%，并允許由于溫度變化發生在產品表面上的凝露。
5.4 污染等級
污染等級為2級。
5.5 安裝類別
安裝類別為Ⅱ或Ⅲ類。

6 導線要求及銅導線截面積

額定電流In(A)	銅導線標稱截面積(mm2)
63	16
80	25
100	35

圖片關鍵詞

圖片關鍵詞
