1 適用范圍

CQB47LEII-32剩余電流動作斷路器適用于交流50Hz,額定電壓單極兩線和兩極為230V ，三極四線和四極為400V，額定電流至32A的電路中，當人身觸電或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。剩余電流動作斷路器有過載、短路保護功能，可用來保護線路或電動機的過載和短路，也可以在正常情況下作為線路的不頻繁轉換之用。

產品符合GB/T16917.1和IEC61009-1標準。

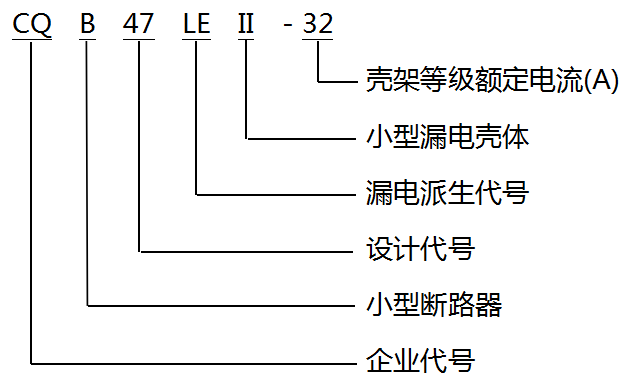

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB47LEII -32；

b)斷路器的極線數，如單極兩線（1P+N）；

c)斷路器的額定電流，如16A、20A、25A；

d)額定剩余動作電流，如30mA；

e)訂貨數量，如100臺

如訂購CQB47LEII -32 1P+N C16 30mA 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V~/400V~
額定電流(A)	10A，16A，20A，25A，32A
額定剩余動作電流lrn (mA)	30
額定剩余不動作電流lrno(mA)	0.5 lrn
極數	1P+N、2P、3P+N、4P
額定短路分斷能力lcu(A)	C型 6kA(10A-32A) D型 4.5kA
額定剩余接通和分斷能力lr m(A)	2000A
剩余電流動作分斷時間	≤0.1s
過電流保護特性	見表2
機械電氣壽命(次)	機械壽命：4000 ；電氣壽命：2000
機械電氣壽命(次)
連接導線(mm2)	見表3
污染等級	2
防護等級	IP20
安裝類別	Ⅲ

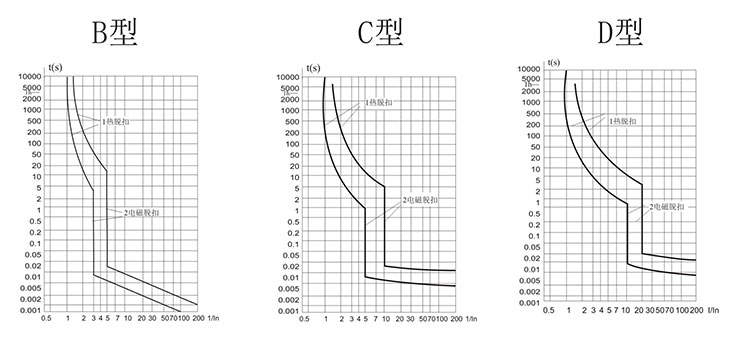

表2 過電流保護特性

額定電流	試驗電流	起始狀態	約定時間	預期結果	備注
≤32	1.13In	冷態	t≤1h	不脫扣
≤32	1.45In	緊接著試驗	t＜1h	脫扣	電流在5秒內穩定地增加
≤32	2.55In	冷態	1s＜t＜60s(In≤32A)	脫扣
≤32	3In 5In 10In 16 In	冷態	t≤0.1s	不脫扣	B型
	5In		t＜0.1s	脫扣	B型
	5In		t≤0.1s	不脫扣	C型
	10In		t＜0.1s	脫扣	C型
	10In		t≤0.1s	不脫扣	D型
	20In		t＜0.1s	脫扣	D型

5 正常工作條件和安裝條件
5.1 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
5.2 海拔
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。

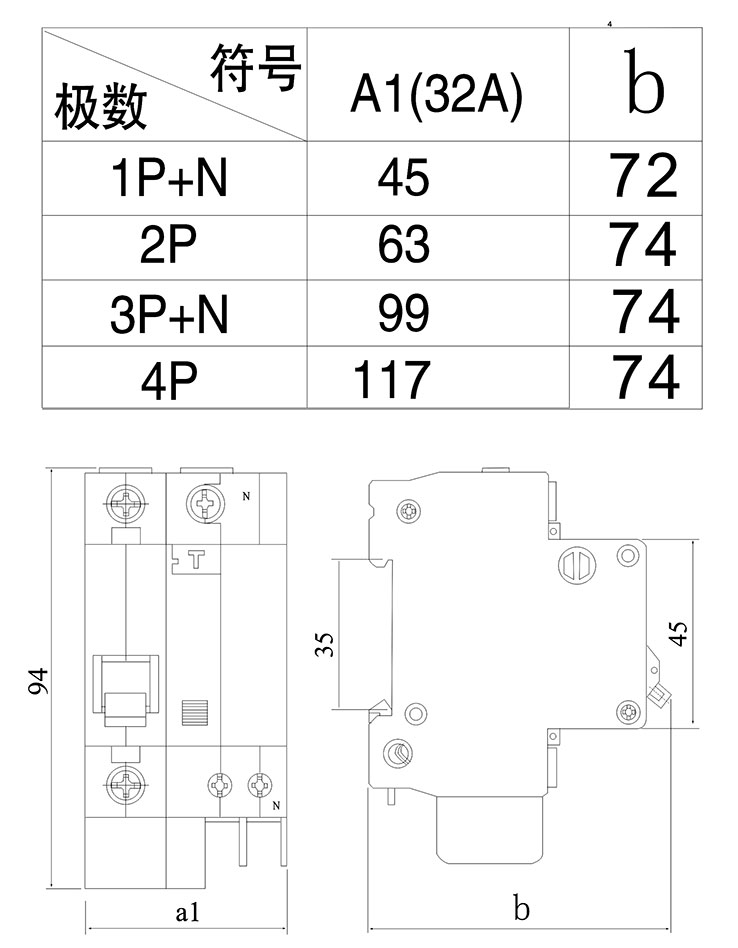

5.4 安裝型式
采用標準導軌安裝。
5.5 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；漏電斷路器一般應垂直安裝，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。
5.6 接線方式
用螺釘壓緊接線。

6導線要求及銅導線截面積
表3 連接導線截面積
