1 適用范圍

CQB5Ln系列漏電斷路器用于交流50Hz，額定電流至63A，額定電壓230V的單相住宅線路中，對電氣線路具有過載、短路保護作用；同時當人身觸電或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全；也可以在正常情況下作為線路的不頻繁轉換之用，斷路器適用于工業、商業、商層和民用住宅等各種場合。

產品符合GB 16917.1和IEC 61009-1標準。

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB5Ln-63；

b)脫扣類型，如B型、C型、D型；

c)額定電流，如16A、20A、25A；

d)額定剩余動作電流，如30mA、100mA;

e)訂貨數量，如100臺

如訂購CQB5Ln-63 C16 30mA 100只

4 主要參數及技術性能
表1 主要參數

技術參數項目	參數值
額定電壓(V)	230V~
額定電流(A)	6、10、16、20、25、32、40、50、60、63
額定剩余動作電流lrn (mA)	10、30、50、75、100、300
額定剩余不動作電流lrno(mA)	0.5 lrn
極數	2P
額定短路分斷能力lcu(A)	4500/6000
額定剩余接通和分斷能力lr m(A)	630A
剩余電流動作分斷時間	見表2
過電流保護特性	見表3
機械電氣壽命(次)	機械壽命：4000 ；電氣壽命：2000
污染等級	Ⅱ
防護等級	IP20
安裝類別	Ⅱ、Ⅲ

表2 剩余電流動作的分段時間表

ln (A)	lrn (mA)	剩余電流等于下列值時最大分斷時間（s）
ln (A)	lrn (mA)	lrn	2lrn	5lrn	10lrn	lrtb
6~63	10~300	0.1	0.1	0.04	0.04	0.04

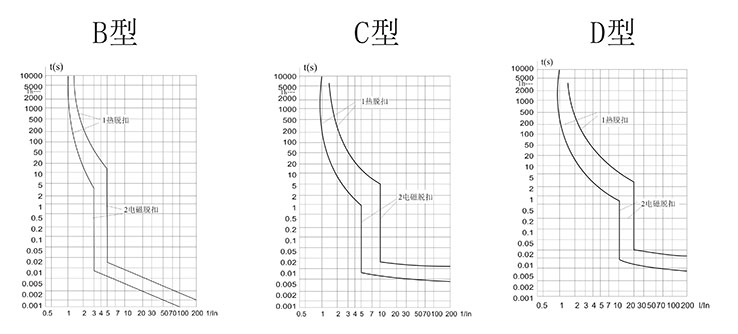

表3 過電流保護特性

額定電流	試驗電流	起始狀態	約定時間	預期結果	備注
6~63A	1.13In	冷態	t≤1h	不脫扣
6~63A	1.45In	緊接著試驗	t＜1h	脫扣	電流在5秒內穩定地增加
6~63A	2.55In	冷態	1s＜t＜60s(In≤32A) 1s＜t＜120s(In＞32A)	脫扣
6~63A	3In 5In 10In 16 In	冷態	t≤0.1s	不脫扣	B型
	5In		t＜0.1s	脫扣	B型
	5In		t≤0.1s	不脫扣	C型
	10In		t＜0.1s	脫扣	C型
	10In		t≤0.1s	不脫扣	D型
	20In		t＜0.1s	脫扣	D型

5 正常工作條件和安裝條件
5.1 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
5.2 海拔高度
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。
5.4 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。

6導線要求及銅導線截面積
