1 適用范圍

CQB2-125塑料外殼式斷路器(以下簡稱斷路器)，主要用于交流50Hz、額定工作電壓230V/400V、額定電流至125A及以下、額定極限短路分斷能力不超過10000A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。本斷路器主要用于工業、商業、高層建筑和民用住宅等各種場所。

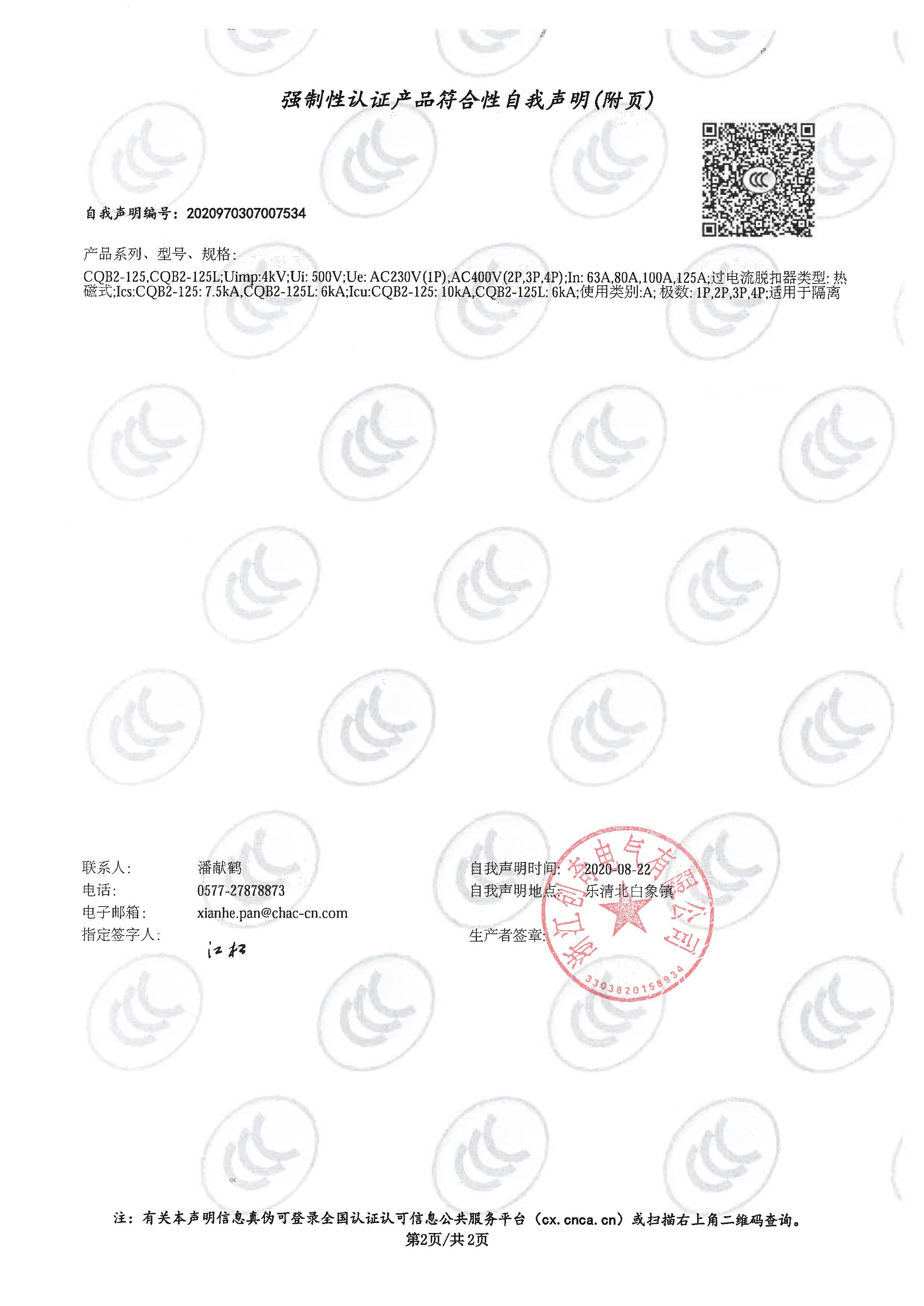

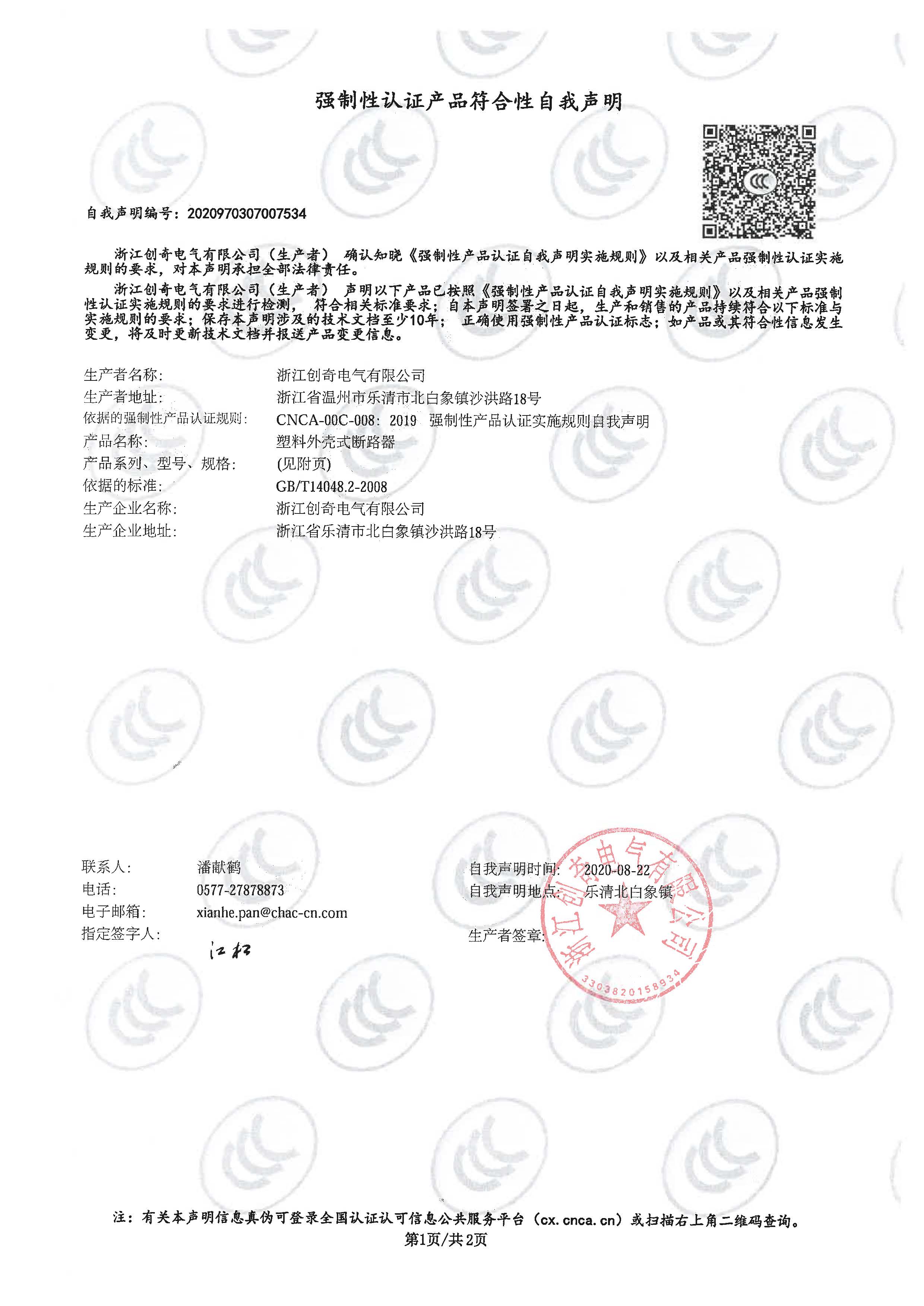

符合標準：GB/T14048.2 、IEC 60947-2

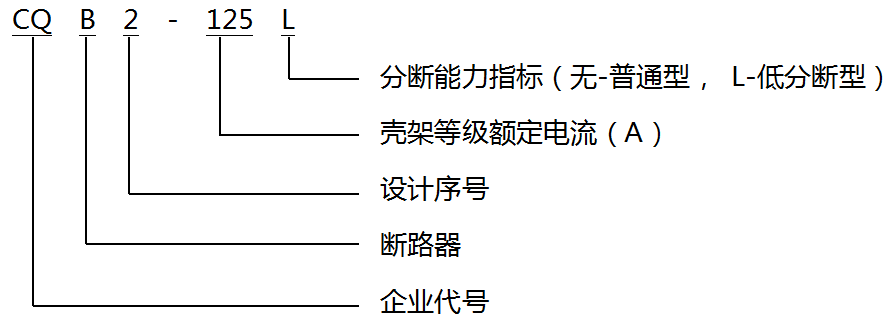

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB2-125；

b)斷路器的極數，如1P、2P、3P、4P；

c)瞬時脫扣類型，如C型、D型；

d)斷路器的額定電流，如63A、80A、100A、125A；

e)訂貨數量，如100臺

如訂購CQB2-125 2P C100 100臺

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V~(1P)、400V~（2P/3P/4P）
額定電流(A)	63、80、100、125
極數	1P、2P、3P、4P
額定短路分斷能力lcn(A)	10000A，6000A（低分斷型）
機械電氣壽命(次)	電氣壽命≥1500次，機械壽命≥8500次
擰緊力距（N-m）	3.5N
污染等級	2級
防護等級	IP20
安裝類別	Ⅲ類
過電流特性	見表2

表2 過電流保護特性（基準溫度30℃）

序號	型式	脫扣器額定電流ln(A)	起始狀態	脫扣或不脫扣時間極限	預期結果	備注
a	C、D	1.05ln	冷態	1h（對ln≤63A） 2h（對ln＞63A）	不脫扣	電流在5s內穩定地上升
b	C、D	1.3ln	緊接著a項試驗	1h內（對ln≤63A） 2h內（對ln＞63A）	脫扣
c	C、D	2ln	冷態	1s＜t＜300s	脫扣
d	C D	8ln×80% 12ln×80%	冷態	t≤0.2s	不脫扣	通過閉合輔助開關接通電源
e	C D	8ln×120% 12ln×120%	冷態	t＜0.1s	脫扣	通過閉合輔助開關接通電源

注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。

5 正常工作條件
1、周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2、安裝地點的海拔高度不超過2000m。
3、安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度部超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4、污染等級：2級。
5、安裝類別：Ⅱ、Ⅲ類。
6、斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7、安裝處應無明顯沖擊和振動。

6 導線要求及銅導線截面積
