1 適用范圍

CQB2LE-40剩余電流動作斷路器 ( 以下簡稱斷路器 ) 主要用于交流50Hz，額定工作電壓230V，額定電流至40A及以下的線路中，額定運行短路分斷能力不超過3000A的配電線路中，作為過載短路和漏電保護用，亦可作為線路不頻繁通斷操作轉換之用。其主要功能是對有危險的人身觸電提供間接保護。當漏電動作電流I△n≤0.03A時，本漏電斷路器在其它保護措施失效時，也可以作為直接接觸的補充保護，但不能作為唯一的直接接觸保護。并可防止由于接地故障電流引起的電氣火災。本產品不能對兩極同時接觸被保護導線引起的觸電危險提供保護。

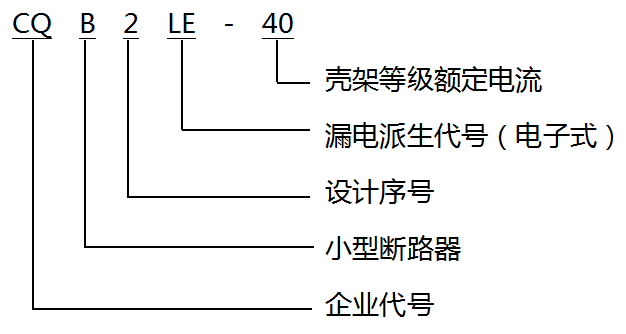

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB2LE-40；

b)斷路器的極數，如1P+N；

c)斷路器的額定電流，如16A、20A、25A；

d)斷路器脫扣類型：Ｂ、Ｃ、Ｄ；

e)剩作電流：如30mA；

f)訂貨數量，如100臺。

如訂購CQB2LE-40 1P+N 30mA Ｃ16　100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V~
額定電流(A)	6A、10A、16A、20A、25A、32A、40A
額定頻率	50Hz / 60Hz
極數	1P+N
額定剩余動作電流lrn (mA)	30mA
額定剩余不動作電流lrno(mA)	15mA
額定短路分斷能力lcu(A)	4500A
額定剩余接通和分斷能力lr m(A)	400A
剩余電流動作分斷時間	≤0.1s
機械電氣壽命(次)	4000
瞬時脫扣類型	B 、 C 、 D
連接導線(mm²)	10mm²
防護等級	IP20
符合標準	IEC61009-1 GB/T16917 . 1

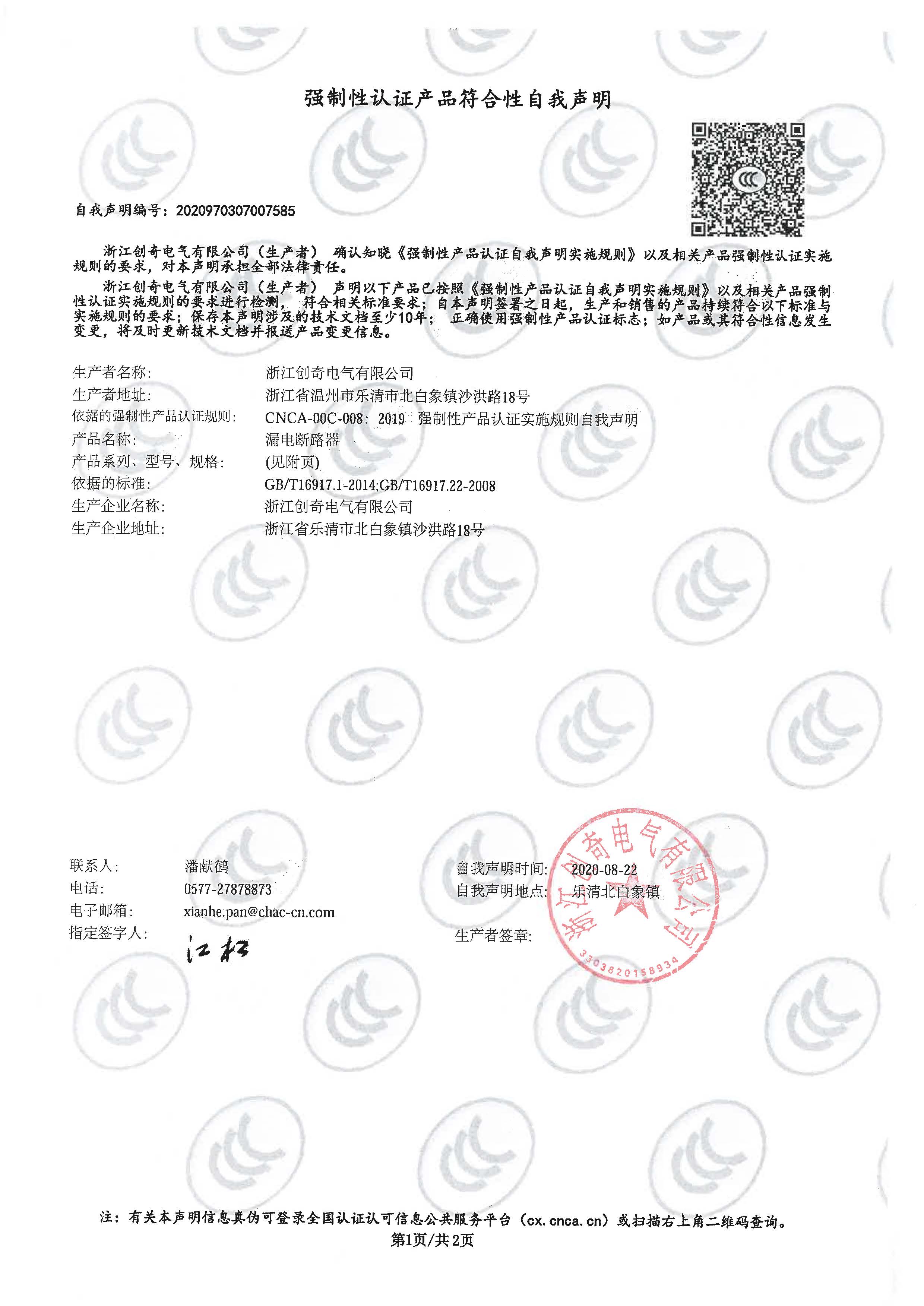

認證	CCC

表2 過電流脫口特性(基座溫度30℃)

類別額定電流(A) 起始狀態 試驗電流規定時間預期結果備注
延時	≤40	冷態	1.13In	≤1h	不脫扣
延時	≤40	緊接上項試驗后	1.45In	＜1h	脫扣	電流在5s內穩定升至規定值
延時	≤32	冷態	2.55In	1＜t＜60s	脫扣
延時	40	冷態	2.55In	1＜t＜120s	脫扣
瞬時	所有值	冷態	3、5、10In	≤0.1s	不脫扣	B、C、D型
瞬時	所有值	冷態	5、10、20In	＜0.1s	脫扣	B、C、D型

5 安裝條件
1 ．溫度濕度： -5 ℃~40 ℃;+25℃濕度不應高于95%；+40℃濕度不應高于50%
2 ．海拔高度： ≤2000m
3 ．污染等級： 2級
4 . 安裝類別： "Ⅱ"
5 ．安裝方式：采用TH35-7.5型鋼安裝軌安裝。
6 ．接線方式：用螺釘壓緊接線，扭緊力矩 1.5N.m

6 導線要求及銅導線截面積
