1 適用范圍

CQB5H-125系列小型斷路器適用于交流50 Hz，額定電壓 230V/400V，額定電流至 125A 線路中，具有隔離、過載和短路保護功能，改成亦可作為線路不頻繁通斷操作與轉換之用。

斷路器適用于工業、商業、高層和民用住宅等各種場所。

符合標準：GB/T10963.1、IEC60898-1

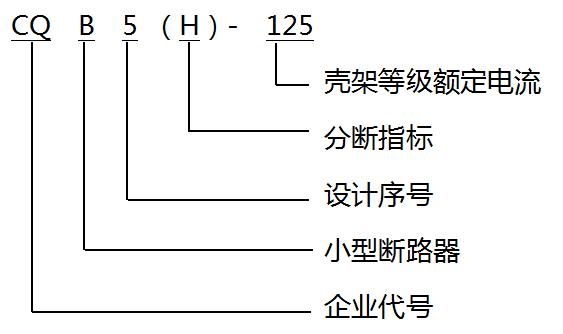

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB5H-125；

b)斷路器的極數，如1P、2P、3P、4P；

c)斷路器的額定電流，如63A、80A、100A、125A；

d)訂貨數量，如100臺

如訂購CQB5H-125 2P C63 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	AC230V、AC400V
額定電流(A)	63A、80A、100A、125A
額定頻率	50Hz / 60Hz
極數	1P 、2P 、3P 、4P
額定短路能力 lcn(A)	10000A
運行短路能力 Ics(A)	7500A
機械壽命(次)	10000
電氣壽命(次)	4000
瞬時脫扣類型	C 、 D
防護等級	IP40
符合標準	IEC 60898-1、GB 10963.1

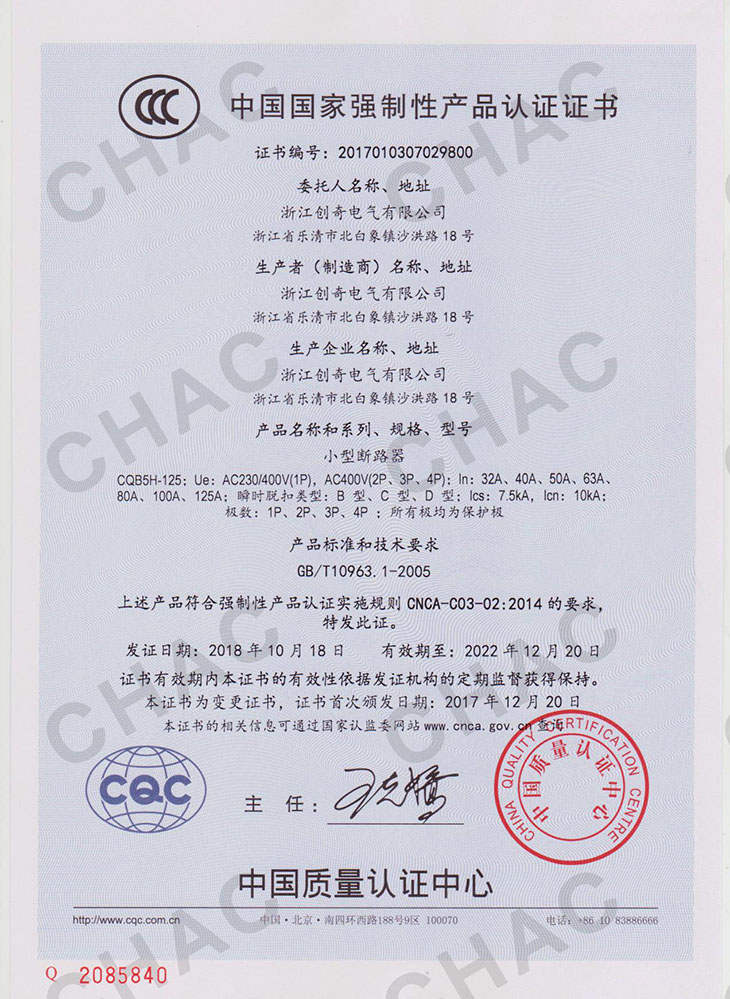

認證	CCC

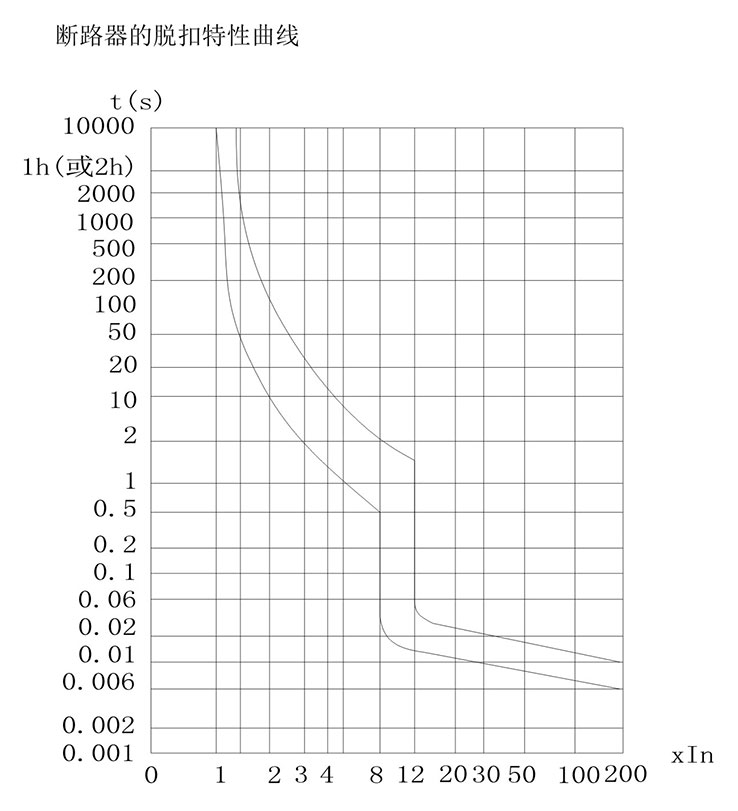

表2 過電流保護特性（基準溫度30℃）

序號	型式	脫扣器額定電流ln(A)	起始狀態	脫扣或不脫扣時間極限	預期結果	備注
a	C、D	1.13ln	冷態	t≤1h（對ln≤63A） t≤2h （對ln＞63A）	不脫扣
b	C、D	1.45ln	緊接著a項試驗	t＜1h（對ln≤63A） t＜2h （對ln＞63A）	脫扣	電流在5s內穩定地上升
c	C、D	2.55ln	冷態	1s＜t＜120s	脫扣
d	C D	5ln 10ln	冷態	t≤0.1s	不脫扣	通過閉合輔助開關接通電源
e	C D	10ln 20ln	冷態	t＜0.1s	脫扣	通過閉合輔助開關接通電源

注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。

5 安裝條件
1環境溫度： -5℃~40℃，+20濕度不高于90%，+40℃濕度不應高于50%
2 海拔高度： ≤2000m
3 污染等級： 2級
4 安裝類別： "Ⅱ"、"Ⅲ"
5 安裝方式：采用TH35-7.5型鋼安裝軌安裝。
6接線方式：用螺釘壓緊接線，扭緊力矩 4N.m

6 導線要求及銅導線截面積
