1 適用范圍

CQB9a-63小型斷路器，主要用于交流50Hz，額定電壓至400V，額定電流至63A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路，斷路器適用于工業、商業、商層和民用住宅等各種場合，也可作為斷開線路進行線路及設備維修的隔離開關使用。

符合標準：GB/T10963.1 、IEC60898-1

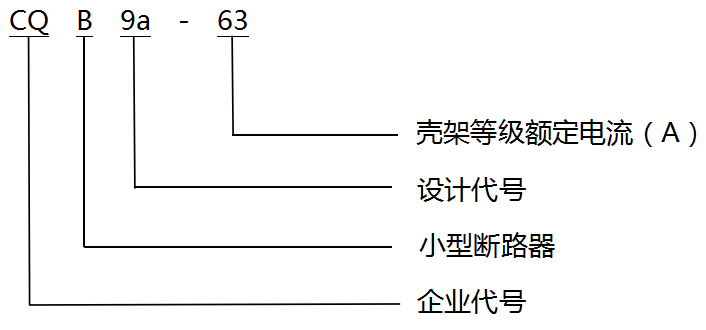

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB9a-63；

b)斷路器的極數，如1P、2P、3P、4P；

c)斷路器的額定電流，如16A、20A、25A；

d)訂貨數量，如100臺

如訂購CQB9a-63 2P C16 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V~(1P)、400V~（2P/3P/4P）
額定電流(A)	10、16、20、25、32、40、50、63
極數	1P、2P、3P、4P
額定短路分斷能力lcn(A)	6000A
機械電氣壽命(次)	電氣壽命≥4000次，機械壽命≥6000次
擰緊力距（N-m）	3.5N
污染等級	2級
防護等級	IP20
安裝類別	ⅲ類

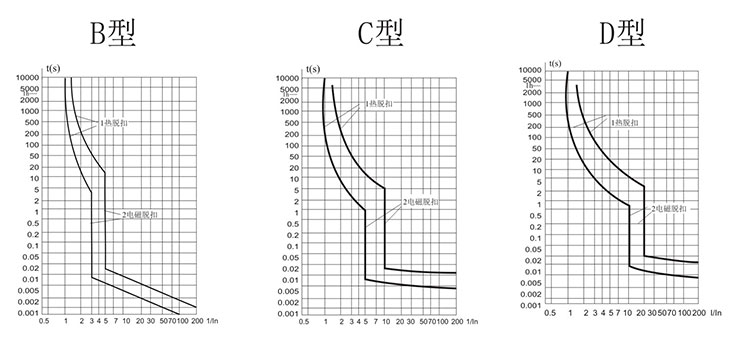

過電流特性	見表2

表2 過電流保護特性（基準溫度30℃）

序號	型式	脫扣器額定電流ln(A)	起始狀態	脫扣或不脫扣時間極限	預期結果	備注
a	B、C、D	1.13ln	冷態	t≤1h	不脫扣	電流在5s內穩定地上升
b	B、C、D	1.45ln	緊接著a項試驗	t≤1h
c	B、C、D	2.55ln	冷態	1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A)
d	B C D	3ln 5ln 10ln	冷態	t≤0.1s	不脫扣	通過閉合輔助開關接通電源
e	B C D	5ln 10ln 20ln	冷態	t≤0.1s	脫扣	通過閉合輔助開關接通電源

注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。

5 正常工作條件
1. 周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2. 安裝地點的海拔高度不超過2000m。
3. 安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度部超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4. 污染等級：2級。
5. 安裝類別：Ⅱ、Ⅲ類。
6. 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7. 安裝處應無明顯沖擊和振動。

6 導線要求及銅導線截面積

截面積S(mm²)	額定電流值In(A)
1	In≤6
1.5	6＜In≤13
2.5	13＜In≤20
4	20＜In≤25
6	25＜In≤32
10	32＜In≤50
16	50＜In≤63

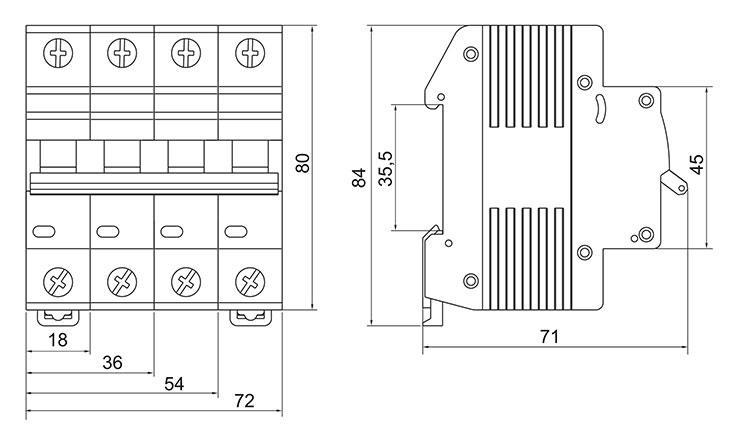

圖片關鍵詞

圖片關鍵詞
