            CQB9aL-40 漏電保護斷路器











            產品概況產品參數尺寸資料下載CCC證書





	1  適用范圍



	CQB9aL-40剩余電流動作斷路器適用于交流50Hz,額定電壓單極兩線230V，額定電流至40A的線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身安全及用電設備的安全。剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路或電動機過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動只用。



	產品符合GB/T16917.1和IEC61009-1標準。

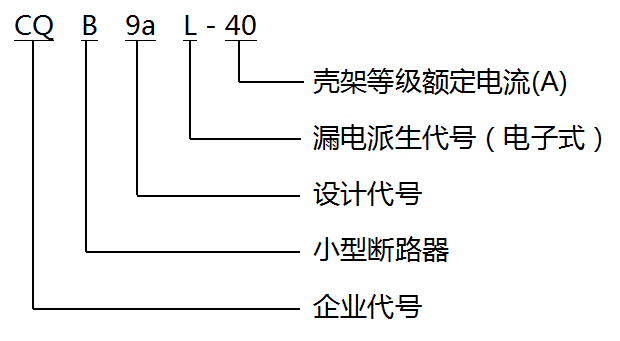

	2  型號及含義







	圖片關鍵詞







	3  訂貨規范



	訂購斷路器時，需指明下述各點：



	a)產品型號，如CQB9aL-40；



	b)斷路器的極數，如1P+N；



	c)斷路器的額定電流，如16A、20A、25A；



	d)訂貨數量，如100臺



	如訂購CQB9aL-40 1P+N C16 100只







	4  主要參數及技術性能







				技術參數項目

				1P+N





				額定電壓(V

				                 230V~





				額定電流(A)

				6、10、16、20、25、32、40、





				額定剩余動作電流lrn (mA)

				        10、30、100、300





				直流分量時的工作狀況

				AC型，A型





				額定剩余不動作電流lrno(mA)

				0.5lrn





				極數

				1P+N







				額定短路分斷能力lcu(A)

				6000





				額定剩余接通和分斷能力lr m(A)

				2000





				剩余電流動作分斷時間

				見表2





				過電流保護特性

				見表3





				機械電氣壽命(次)

				                 機械壽命：≥6000；電氣壽命：≥4000





				 擰緊力距（N-m）

				3.0





				污染等級

				2





				防護等級

				IP20





				安裝類別

				Ⅱ、Ⅲ











	表2  剩余電流動作的分斷時間表







				型號

				ln (A)

				lrn (mA)

				剩余電流等于下列值時分斷時間（s）





				lrn

				2lrn

				5lrn





				一般型

				任何值

				任何值

				0.1

				0.05

				0.04









	表3  過電流保護特性（基準溫度30℃）







				序號

				型式

				脫扣器額定電流ln(A)

				起始狀態

				脫扣或不脫扣時間極限

				預期結果

				備注





				a

				B、C、

				1.13ln

				冷態

				t≤1h

				不脫扣

				電流在5s內穩定地上升





				b

				B、C、

				1.45ln

				緊接著a項試驗

				t≤1h







				c

				B、C、

				2.55ln

				冷態

				1s＜t＜60s(ln≤32A)

				1s＜t＜120s(ln＞32A)







				d

				B

				C

				3ln

				5ln

				冷態

				t≤0.1s

				不脫扣

				通過閉合輔助開關接通電源





				e

				B

				C

				5ln

				10ln

				冷態

				t≤0.1s

				脫扣

				通過閉合輔助開關接通電源







	注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。







	5  正常工作條件和安裝條件

	1. 周圍空氣溫度

	周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。

	2. 海拔

	安裝地點的海拔不超過2000m。

	3. 大氣條件

	安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。

	4. 安裝條件

	a安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。

	b采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝。

	5. 接線方式

	用螺釘壓緊接線。



	6 導線要求及銅導線截面積







				截面積S(mm2)

				額定電流值In(A)





				1

				In≤6





				1.5

				6＜In≤13





				2.5

				13＜In≤20





				4

				20＜In≤25





				6

				25＜In≤32





				10

				32＜In≤50
