            CQB30-32 小型斷路器











            產品概況產品參數尺寸資料下載CCC證書





	1  適用范圍



	CQB30-32系列小型斷路器，(以下簡稱斷路器)。主要用于交流50Hz，額定工作電壓230V，額定電流至32A及以下的線路中，額定運行短路分斷能力不超過4500A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。內部采用雙極結構設計，其中一極有保護，一極無保護雙極同時閉合斷開，從而解決了由于民用住宅單相末端只使用一極開關所存在的隱患。



	符合標準：GB/T10963.1  IEC60898-1

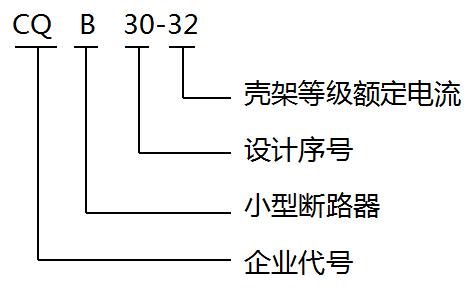

	2  型號及含義







	圖片關鍵詞







	3  訂貨規范



	訂購斷路器時，需指明下述各點：



	a)產品型號，如CQB30-32；



	b)斷路器的額定電流，如16A、20A、25A；



	c)訂貨數量，如100臺



	如訂購CQB30-32 C16 100只





	4  主要參數及技術性能







				技術參數

				項目參數值





				額定電壓(V)

				230 V





				額定電流(A)

				6、10、16、20、25、32





				極數

				1P+N





				額定短路分斷能力lcn(A)

				4500





				過電流保護特性

				見表2





				機械和電氣壽命(次)

				4000





				連接導線(mm2)

				見表3





				擰緊力矩(N-m)

				1.5





				污染等級

				2級





				防護等級

				IP20





				安裝類別

				Ⅱ類

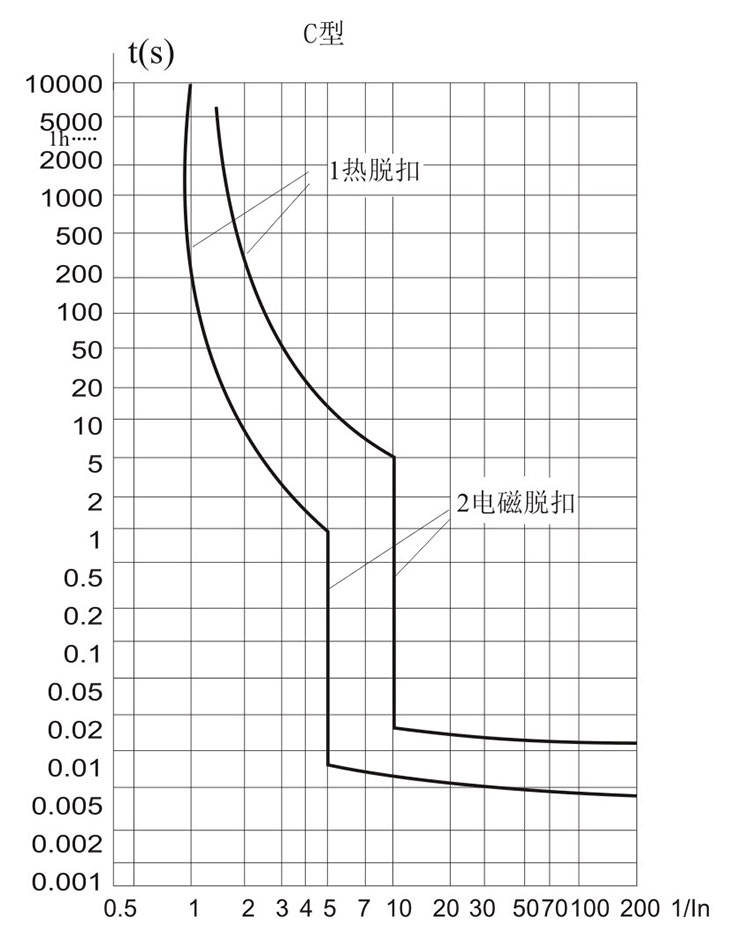

	表2  過電流脫口特性(基座溫度30℃)







				類別

				脫扣類型

				額定電流(A)

				試驗電流(A)

				脫扣時間

				預期結果

				起始狀態





				延時

				C

				所有值

				1.13In

				t≤1h

				不脫扣

				冷態





				延時

				C

				所有值

				1.45In

				t＜1h

				脫扣

				熱態





				延時

				C

				所有值

				2.55In

				1s＜t＜60s

				脫扣

				冷態





				瞬時

				C

				所有值

				5In

				t≤0.1s

				不脫扣

				冷態





				瞬時

				C

				所有值

				10In

				t＜0.1s

				脫扣

				冷態











	5  安裝條件

	1. 周圍空氣溫度

	周圍空氣溫度上限不超過+40℃，日平均值不超過+35℃，下限不低于-5℃。

	2. 海拔

	安裝地點的海拔不超過2000米。

	3. 空氣條件

	安裝地點的空氣相對濕度在最高溫度在+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃，該月的 月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面的凝露。

	4. 污染等級：2級

	5. 安裝類別：Ⅱ、Ⅲ類

	6. 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置

	7. 安裝處應無明顯沖擊和振動



	6  導線要求及銅導線截面積







				額定電流In(A)

				銅導線標稱截面積S(mm²)





				In≤6

				1





				6＜In≤13

				1.5





				13＜In≤20

				2.5





				20＜In≤25

				4





				25＜In≤32

				6

















	圖片關鍵詞



	圖片關鍵詞



            CQB30-32 小型斷路器
