1 適用范圍

CQB30a-40系列小型斷路器，(以下簡稱斷路器)。主要用于交流50Hz，額定工作電壓230V，額定電流至40A及以下的線路中，額定運行短路分斷能力不超過3000A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。內部采用雙極結構設計，其中一極有保護，一極無保護雙極同時閉合斷開，從而解決了民用住宅單相末端只使用一極開關所存在的隱患。

符合標準：GB/T10963.1 IEC60898-1

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB30a-40；

b)斷路器的額定電流，如16A、20A、25A；

c)訂貨數量，如100臺

如訂購CQB30a-40 C16 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230 V
額定電流(A)	6、10、16、20、25、32、40
極數	1P+N
額定短路分斷能力lcn(A)	3000
過電流保護特性	見表2
機械電氣壽命(次)	4000
連接導線(mm2)	見表3
擰緊力矩(N-m)	1.5
污染等級	2級
防護等級	IP20
安裝類別	Ⅱ類

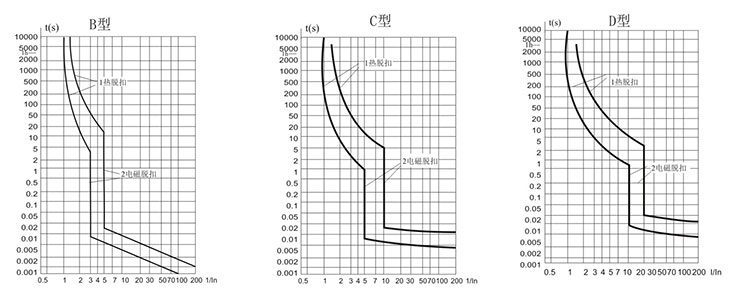

表2 過電流脫口特性(基座溫度30℃)

類別	脫扣類型	額定電流(A)	試驗電流(A)	脫扣時間(t)	預期結果	起始狀態
延時	B、C、D	所有值	1.13In	t≤1h	不脫扣	冷態
延時	B、C、D	所有值	1.45In	t＜1h	脫扣	熱態
延時	B、C、D	32A≤	2.55In	1s＜t＜60s	脫扣	冷態
延時	B、C、D	40A	2.55In	1s＜t＜120s	脫扣	冷態
瞬時	B、C、D	所有值	3、5、10In	t≤0.1s	不脫扣	冷態
瞬時	B、C、D	所有值	5、10、20In	t＜0.1s	脫扣	冷態

5 安裝條件
5.1 周圍空氣溫度
周圍空氣溫度上限不超過+40℃，日平均值不超過+35℃，下限不低于-5℃。
5.2 海拔
安裝地點的海拔不超過2000米。
5.3 空氣條件
安裝地點的空氣相對濕度在最高溫度在+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面的凝露。
5.4 污染等級：2級
5.5安裝類別：Ⅱ、Ⅲ類
5.6斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置
5.7安裝處應無明顯沖擊和振動

6導線要求及銅導線截面積
